Cómo funciona la comunicación en serie rs232

El protocolo RS -232

La información que se transfiere entre el equipo de procesamiento de datos y los periféricos es en forma de datos digitales que se transmiten en modo en serie o paralelo . Las comunicaciones paralelas se utilizan principalmente para conexiones entre instrumentos de prueba o computadoras e impresoras, mientras que la serie a menudo se usa entre computadoras y otros periféricos {}}}

La transmisión del protocolo RS232 implica el envío de datos un bit a la vez, a lo largo de una sola línea de comunicaciones . en contraste, las comunicaciones paralelas requieren al menos tantas líneas como se transmiten bits en una palabra transmitida (para un 8-} bit Word, se necesita un mínimo de 8 líneas) {}}}}}}}}}}}}}}} rs232 serial es un bit de bit para un mínimo para una distancia mínima para una distancia mínima). comunicaciones, mientras que el paralelo está diseñado para distancias cortas o cuando se requieren tasas de transmisión muy altas .

Estándares RS232

Una de las ventajas del protocolo RS232 es que se presta a la transmisión a través de líneas telefónicas . Los datos digitales en serie se pueden convertir por módem, colocarse en una línea telefónica de grado de voz estándar, y convertirse nuevamente en datos digitales seriales en el extremo receptor de la línea por otro módem.

Oficialmente, RS -232 se define como la "interfaz entre el equipo de terminal de datos y el equipo de comunicaciones de datos utilizando el intercambio de datos binarios en serie ." Esta definición define el equipo terminal de datos (DTE) como la computadora, el equipo de comunicaciones de datos (DCE) es el modemo . Un cable de módem tiene conexiones PIN a-Pin, y está diseñado para que se diseñe a un dispositivo DTE DET A DED A DET A DTE DISE DISE DISE DISED A DETE A DETE A DETE A DETE A DETE A DETE A DETE A DETE A DETE A DETE A DETE A DET. dispositivo .

Puerto rs232

Además de las comunicaciones entre el equipo informático a través de las líneas telefónicas, el protocolo rs -232 ahora se usa ampliamente para conexiones entre dispositivos de adquisición de datos y sistemas informáticos . Como en la definición de RS232, la computadora es equipo de transmisión de datos (DTE) . Sin embargo, muchos productos interfacios no son equipos de comunicaciones de datos (DCE) {{4 {4. diseñado para esta situación; En lugar de tener las conexiones de pinta de los cables de módem, los cables de módem nulos tienen un cableado interno diferente para permitir que los dispositivos DTE se comuniquen entre sí .

Opciones de cableado

Los cables rs -232 están comúnmente disponibles con 4, 9 o 25- cableado de pin . el cable 25- Pin RS232 conecta cada pin; Los cables 9- pin RS232 no incluyen muchas de las conexiones de uso poco común; 4- pin RS232 Los cables proporcionan las conexiones mínimas desnudas, y tienen saltadores para proporcionar "apretón de manos" para aquellos dispositivos que lo requieren . estos puentes conectan los pasadores 4, 5 y 8, y también pasadores 6 y 20.}

El advenimiento de la PC IBM AT ha creado una nueva arruga en RS -232 comunicaciones . en lugar de tener el conector de pin estándar 25-, esta computadora y muchas nuevas placas de expansión para la característica de PC a 9-} Puerto serial . para conectar este puerto a un estándar {{{5 {5}, un puerto de pin serial, un puerto serial}}} 9- a 25- El cable adaptador de pin se puede utilizar, o el usuario puede crear su propio cable específicamente para ese propósito .

Seleccionando un cable RS232

Las principales consideraciones al elegir un cable RS -232 se basan en los dispositivos que se conectarán . Primero, ¿está conectando dos dispositivos DTE (cable de módem nulo) o un dispositivo DTE a un dispositivo DCE (cable de módem)? En segundo lugar, ¿qué conectores se requieren en cada extremo, masculino o femenino, y 25 o 9- pin (al estilo)? Por lo general, se recomienda que el usuario obtenga los dos dispositivos para conectarse, y luego determine qué cable se requiere .

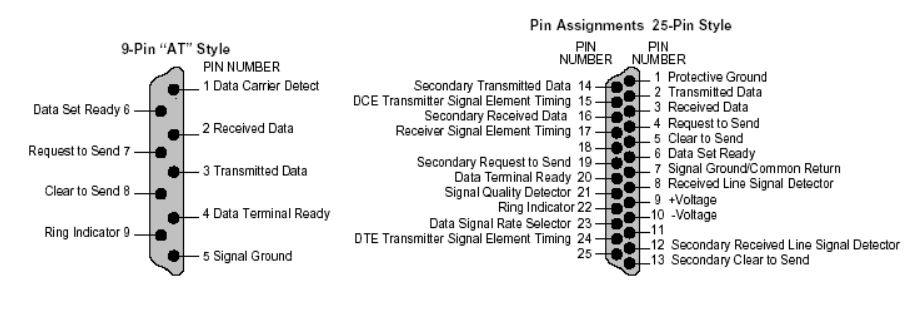

RS -232 Pinout

Señal transmitida

Niveles de voltaje:

Binario 0: +5 a +15 vdc (llamado "espacio" o "encendido")

Binario 1: -5 a -15 vdc (llamado "marca" o "apagado")

Señal recibida

Niveles de voltaje:

Binario 0: +3 a +13 vdc

Binario 1: -3 a -13 VDC

Formato de datos

Inicio Bit: Binario 0

Datos: 5, 6, 7 u 8 bits

Parity: Odd, unifon, Mark o Space (no se usa con 8- datos de bits)

Bit de parada: binario 1, uno o dos bits

Si tiene alguna pregunta, comuníquese con nuestro grupo de soporte . TenveO estará encantado de ayudar a resolver todos y cada uno de los problemas RS -232 con los que puede encontrar .
