Conexión RS485, RS422 Teclado controlador control 4 cámaras paso a paso

Conexión

1. Conexión RS232

Para conectar el puerto DB9 de la KB al puerto mini Din8 (VISCA) de la

cámara con pin-out de la siguiente manera:

KB Tx – Pin 3---------- Cámara Rx - Pin 5

KB Rx – Pin 2---------- Cámara Tx - Pin 3

KB Gnd – Pin 5---------- Camera Gnd - Pin

Nota: el cable RS232 admite una longitud máxima de 10 m. Si hay

interfaces de RS232 y RS485 dentro y fuera de la cámara, RS232 puede

conecte más de dos cámaras en serie para darse cuenta de que un control

el teclado controla múltiples cámaras. Si la cámara solo tiene salida RS232

Interfaz, solo admite el control de una sola cámara.

2.Conexión RS485

Ambos tipos de cables se pueden utilizar de la siguiente manera:

2-núcleo de alambre de cobre libre de oxígeno

Para RS485, conecte el puerto de terminal de tornillo 5p de la KB al RS485

puerto de la cámara con pin-out de la siguiente manera:

KB Ta – Pin 1---------- Cámara (más)

KB Tb – Pin 2---------- Cámara (-)

KB Gnd – Pin 5---------- Cámara (G) (si está presente, algunas cámaras no

requiere una G

Cómo hacer que el cable esté conectado

Nota: La longitud del cable RS485 admite más de 100 m. RS485 puede

conecte varias cámaras en serie para realizar un teclado de control para

controlar varias cámaras.

Cómo utilizar

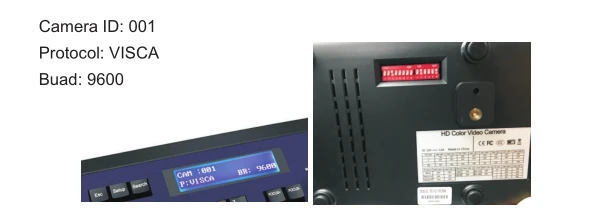

5.1 Parámetros predeterminados para el controlador de teclado y la cámara:

5.2 La interfaz de RS485 para el controlador de teclado.

Nota: RS485 es el botón Ta y Tb de RS422 como se muestra a continuación,

5

5.3 Cómo controlar

Simplemente conecte la cámara y el teclado a través del cable RS232. Hay

no es necesario configurar el controlador de teclado y la cámara, puede

controlar la cámara directamente.

5.3.1. 1 controlador de teclado controla 1 cámara: por control RS232

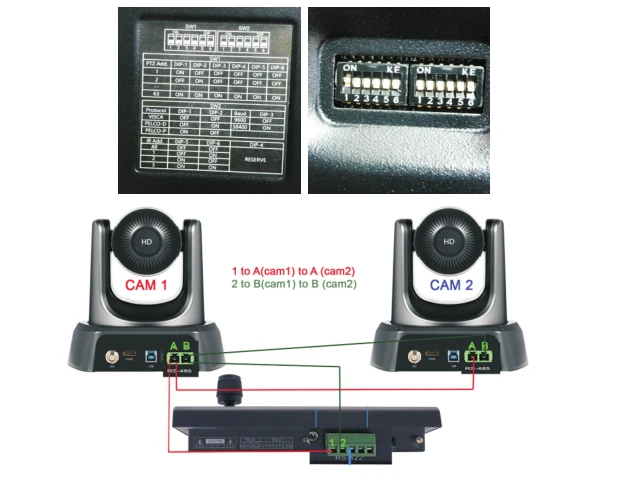

5.3.2. 1 controlador de teclado controla 2 cámaras: por control RS485

Configuración del teclado:

Identificación de la cámara: 001, 002

Protocolo: VISCA

Baudios: 9600

Configuración de la cámara:

Cámara 1: Configuración de inmersión: SW1: Dip 1----ON, otras inmersiones están desactivadas

Camera2: Dip configuración: SW1: Dip 2----ON, otros dips están apagados

6

5.3.3 Controlador de teclado control 3 cámaras : RS485 Control :

Vídeo: https://youtu.be/srX08jmYO3U

Configuración del teclado:

Identificación de la cámara: 001, 002, 003

Protocolo: VISCA

Baudios: 9600

Configuración de la cámara:

Cámara 1: Configuración de inmersión: SW1: Dip 1----ON, otras inmersiones están desactivadas

Camera2: Dip configuración: SW1: Dip 2----ON, otros dips están apagados

Camera3: Dip configuración: SW1: Dip 1 y Dip 2----ON, otros dips están apagados

5.3.4 Controlador de teclado control 4 cámaras: Control RS485

Configuración del teclado:

Identificación de la cámara: 001, 002, 003, 004

Protocolo: VISCA

Baudios: 9600

Configuración de la cámara:

Cámara 1: Configuración de inmersión: SW1: Dip 1----ON, otras inmersiones están desactivadas

Camera2: Dip configuración: SW1: Dip 2----ON, otros dips están apagados

Camera3: Dip configuración: SW1: Dip 1 y Dip 2----ON, otros dips están apagados

Camera4: Dip configuración: SW1: Dip 3----ON, otros dips están apagados

Video:https://www.youtube.com/watch?v=NkxxRAZRehw
